Flextech AKT 製品 一覧 |
Pocket A2B Bus Monitor 型番 AKT-1500
新製品A2B 2.0対応版 AKT-1600-E
A2B バスモニタ/アナライザ ポケットA2Bバスモニタ 日本語カタログ
Pocket A2B Bus Monitor(AKT-1500)は A²B™ バス通信の観察、キャプチャ、解析用ツールです。
本体は胸ポケットに入るほど小型で、USBバスパワーで動作します。
Windows用GUIアプリが付属します。
USB UAC（USB Audio Class）2.0デバイスオーディオデータをキャプチャします。
AD242X,AD243X (high voltage)どちらのバスにも対応しています。
概要
Easy to use PC GUI Interface over bit perfect USB UAC 2.0
Set up for stand-alone in-vehicle bus activity logging
Capture all bus activity instantly at discovery and continuous run time
Lua API for full autonomous scripting and start up
SD Card for standalone bus activity & data logging
AD242X and AD243X (high voltage) compatible
Flexible routing of A2B audio channels over USB/PC
Capture and easy to read I2C and SPI data traffic
Small, lightweight, with status LEDs – fits in pocket
QwiiC I2C interface for peripheral expansion (RTC, Touch LCD)
ポケットA2Bバスモニタ ユーザマニュアル
詳細は立野電脳(株)へメールでお問い合わせください。
|
Pocket A2B 2.0 Bus Monitor 型番 AKT-1600-E
A2B 2.0バスモニタ/アナライザ ポケットA2B 2.0バスモニタ 日本語カタログ T.B.D
A2B 2.0 Pocket Monitor AKT-1600-E
Pocket A2B 2.0 Bus Monitor(AKT-1600-E)は A²B™ 2.0バス通信の観察、キャプチャ、解析用ツールです。
本体は胸ポケットに入るほど小型で、USBバスパワーで動作します。
Windows用GUIアプリが付属します。オプション: AKT Automation by Lua
USB UAC（USB Audio Class）2.0デバイスオーディオデータをキャプチャします。
詳細は立野電脳(株)へメールでお問い合わせください。
|
Pocket A2B Bridge 型番 AKT-1000-X
新製品 A2B 2.0対応版 AKT-1150-Eについては お問い合わせください
A2B ノードエミュレータ ポケットA2Bブリッジ 日本語カタログ
Pocket A2B Bridge(AKT-1000)は A²B™ のメインノードやサブノードをPCのUSB UAC2.0
経由でエミュレーションするツールです。
本体は胸ポケットに入るほど小型で、USBバスパワーで動作します。
型番 AKT-1000-AがAD2428搭載。AKT-1000-BがAD2433搭載です。
将来 A2B 2.0 (AD245X) 版もリリースを予定しています。
概要
Easy to use A2B main bus discovery or sub node over USB UAC 2.0
Bit Perfect Audio/A2B conversion over USB
Flexible 32 input/32 output audio channel routing over USB
Emulate A2B Main node or Sub node
Full scripting startup - No PC required
Upgrade option for LUA Scripting for autonomous startup CMD/CTRL
Built in signal generators and peak level detectors
Mailbox protocol support
AD242X and AD243X compatible
QwiiC I2C interface for peripheral expansion (RTC, Touch LCD)
A2Bブリッジ ユーザマニュアル
詳細は立野電脳(株) へメールでお問い合わせください。
|
Pocket A2B 2.0 Bridge 型番 AKT-1150-E
A2B 2.0 ノードエミュレータ ポケットA2Bブリッジ 日本語カタログ T.B.D.
Pocket A2B 2.0 Bridge(AKT-1150-E)は A²B™ 2.0のメインノードやサブノードをPCのUSB UAC2.0
経由でエミュレーションするツールです。
本体は胸ポケットに入るほど小型で、USBバスパワーで動作します。
詳細は立野電脳(株)へメールでお問い合わせください。
|
Pocket TDM Bridge 型番 AKT-2000
USB接続 TDM / I2S 信号発生器 ポケットTDMブリッジ 日本語カタログ
Pocket TDM Bridge(AKT-2000)はUSB UAC2.0経由でTDM/I2Sのマスター/スレーブ
の構成と制御を行うツールです。A2Bにかかわらず、オーディオ関連、DSPやA/D,D/A
デバイスを使う場面でとても重宝します。
本体は胸ポケットに入るほど小型で、USBバスパワーで動作します。
概要
Complete TDM/I2S Master or Slave configuration and control over USB UAC 2.0
Test DSPs, Class D Amplifiers, Bluetooth Modules (Any TDM or I2S Interface)
Route 32 IN x 32 Out x 32 bit USB Audio channels to TDM or I2S
10 Serial data I/O pins (5 pairs)- 160 TDM I/O channels
External TDM / SPI / I2C / GPIO Set-up and control
SD Card to record or playback (wav files) to TDM/I2S
Small compact packaging – fits in pocket
QwiiC I2C interface for peripheral expansion (RTC, Touch LCD)
TDMブリッジ ユーザマニュアル
詳細は立野電脳(株) へメールでお問い合わせください。
その他 関連デバッグ用ツールもご利用ください。
Beagle USB 480は、
UAC 2.0をサポートした強力なUSBアナライザです。
MSO2000シリーズは最大2GHzサンプリングで
TDMやI2Sの複数バスを同時キャプチャできるアナライザです。
|

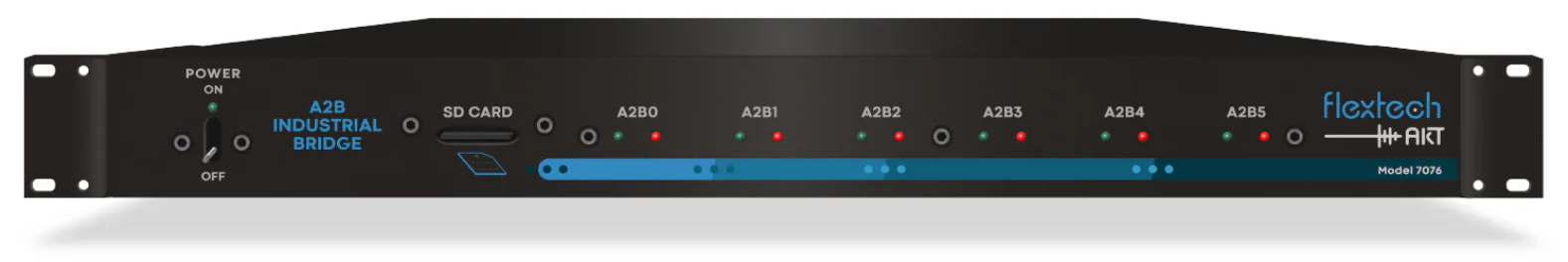

A2B Industrial Bridge 型番 AKT-707x
まもなくリリース予定のA2B 2.0 Industrial Bridgeは 1台にA2B 1.0と2.0用両方という構成も可能です。
A2B Industrial Bridge は A2B関連の量産/調整/検査ラインで利用するマルチノードの
A2Bバス ノード（メイン/サブ）エミュレータ（各種Audio I/OとA2B間ブリッジ）です。
A2Bのノード数6,4,2に応じて AKT-7076,AKT-7074,AKT-7072のベース型番があります。
各ノードについてトランシーバを指定可能（A:2428,B:2433,C:2435,D:2437,E:245x)。
A2Bポートのコクタは Mini50 (Molex) です。
19インチラック 1Uサイズで、12V 3A ACアダプタを接続して使用します。
量産工場向けにほぼすべてセミカスタム対応して出荷しています。ご相談ください。
＊オーディオ I/F
USB Audio (32 In x 32 Out)
Analog Audio (16 In x 16 Out)
Ethernet Audio (RTP, VBAN, and eAVB)
Digital I2S/TDM (32 In x 32 Out)
＊オーディオ部 機能
32 programmable audio routing paths
16 internal audio signal generators
Built in Signal Peak Detectors
＊統合機能（選択）
Ethernet RESTful command / control
USB command / control
Fully autonomous scripting
Semi-custom designs available
Mailbox protocol support
A2Bブリッジ ユーザマニュアル
詳細は立野電脳(株) へメールでお問い合わせください。
|
AKT Automation powered by Lua 型番 AKT-LUA
オートメーション（AKT製品動作の自動化）用 Lua API
AKT AutomationはFlextechAKT社の上記4製品と共に使う
オプションのLua スクリプト ライセンスです。
利用する各ユニット毎にご購入ください。
量産ラインや動作検証テストなどのシステム構築に使用されています。
AKT-Automation API Specification
AKT-Automation Github Repository
| 製品ごとのAPI リスト |
|
AKT Automation API specification参照
|
Automation
Module |
Fuction |
Industrial
A²B
Bridge |
Pocket
A²B
Bridge |
Pocket
Bus
Monitor |
Pocket
TDM
Bridge |
| rtos | RTOS |
✓ | ✓ | ✓ | ✓ |
| term | Terminal |
✓ | ✓ | ✓ | ✓ |
| system | System |
✓ | ✓ | ✓ | ✓ |
| qwiic | Qwiic |
| ✓ | ✓ | ✓ |
| pio | Pocket I/O |
| ✓ | ✓ | ✓ |
| led | Pocket LED |
| ✓ | ✓ | ✓ |
| drive | Filesystem |
| ✓ | ✓ | ✓ |
| cbuf | Audio Circular Buffer |
| ✓ | ✓ | ✓ |
| gen | Audio Signal Generator |
| ✓ | ✓ | ✓ |
| route | Audio Routing | | ✓ | ✓ | ✓ |
| bm | Bus Monitor | | | ✓ | |
| tdm | TDM | | | | ✓ |
| irq | A²B Bridge interrupt queue | | ✓ | | |
|
以下 A²B Bridge API Specification参照
|
| api | A²B Bridge API locking |
✓ | ✓ | | |
| comm | A²B Bridge communication
protocols |
✓ | ✓ | | |
| master | A²B Bridge master mode
control |
✓ | ✓ | | |
| setup | A²B Bridge setup |
✓ | ✓ | | |
| streaming | A²B Bridge streaming | ✓ | ✓ | | |
| util | A²B Bridge utility | ✓ | ✓ | | |
関連リンク
Terminal module資料
https://eluaproject.net/doc/master/en_refman_gen_term.html へのリンク
RFC3330 資料
https://datatracker.ietf.org/doc/html/rfc3339 へのリンク
Flextechakt AKT-Automation event logger
詳細は立野電脳(株) へメールでお問い合わせください。
|

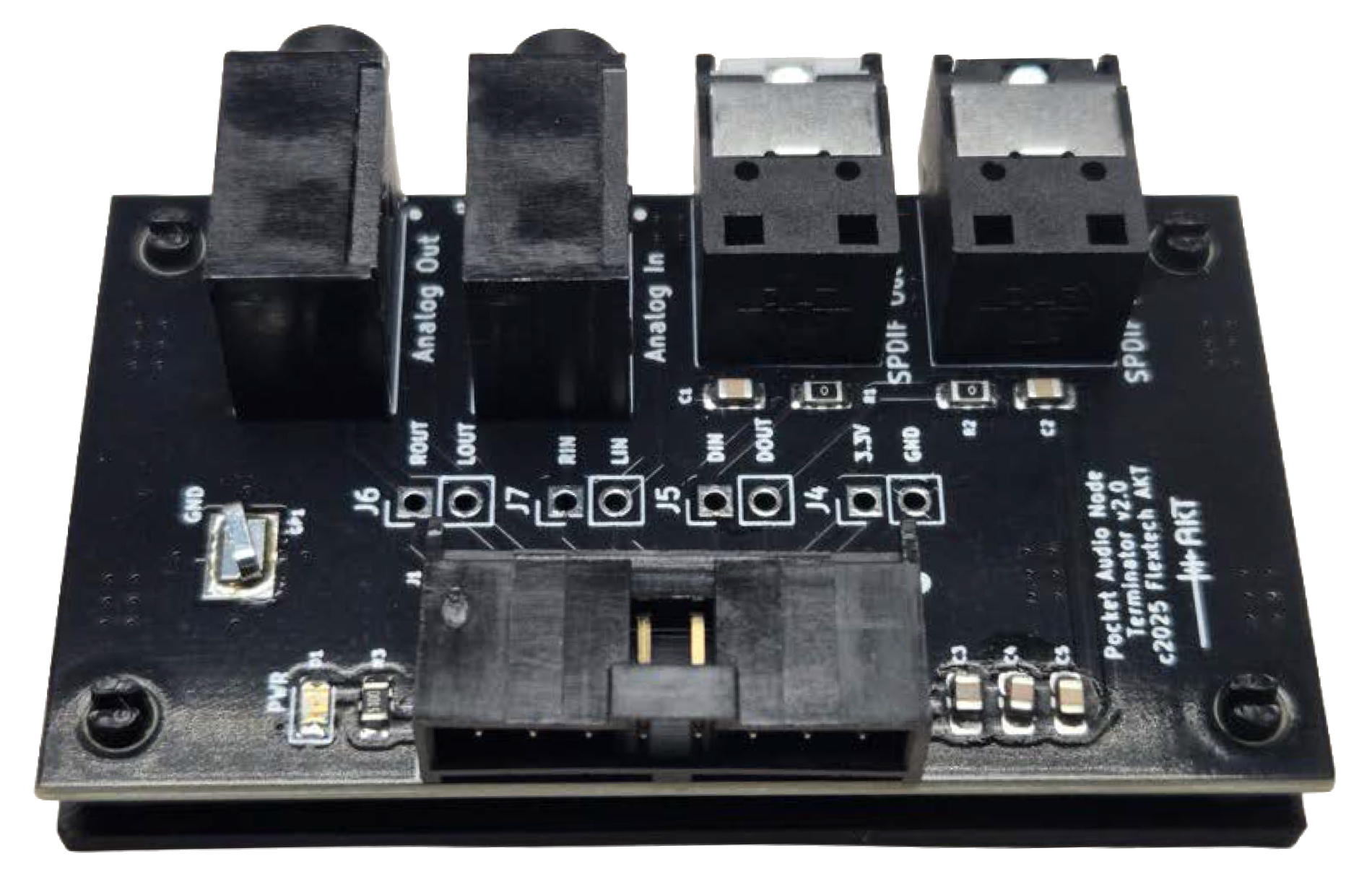

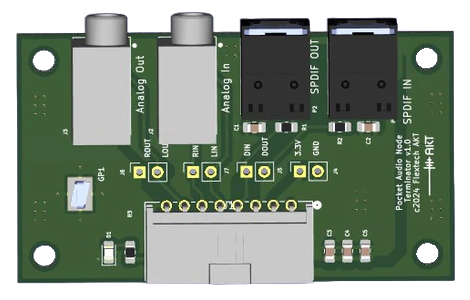

A2B Analog & S/PDIF I/O Breakout Board 型番 AKT-ASPDIF
Pocket A2B Bridge 用 Analog とS/PDIFのコネクタボード
詳細は立野電脳(株) へメールでお問い合わせください。
|
